采用ROHM傳感器套件的DIY Arduino家庭安防系統 第2部分- Cayenne設置

2019-09-19 10:20 ? 次閱讀

這篇文章來源于DevicePlus.com英語網站的翻譯稿。

點擊這里閱讀本文的第1部分 >

在DIY智能家居安防系統第1部分中,我們將各種組件(例如PIR傳感器溫度傳感器壓力傳感器)組合在一起,以創建家庭安防系統/探測器。在第2部分中,將對前面所創建系統的離線程序進行測試,并連接到Internet,以便使用Cayenne API進行無線控制。使用myDevices Cayenne,只要您通過網站和/或智能手機中的Cayenne App連接到WiFi,您就能夠無線控制安防系統。

硬件

筆記本電腦/PC或智能手機

參考第1部分:

Arduino Mega 2560

Arduino WiFi Shield(Arduino WiFi擴展板)

用于Arduino的Grove Base Shield(Grove基礎擴展板)

3 只 LED?(紅色、綠色和藍色)

Grove PIR 移動偵測傳感器

蜂鳴器

Arduino ROHM 傳感器擴展板

ROHM 溫度傳感器 (BD1020HFV)

ROHM 氣壓傳感器 (BM1383GLV)

Grove 通用4芯電線

亞克力: 195 x 195 x 3mm

電阻 (10 Kω and 100 KΩ)

面包板

無線遙控器,帶2個發射器和1個接收器

電源:12 VDC

軟件

Arduino IDE

Seeed Studio (https://github.com/Seeed-Studio/PIR_Motion_Sensor,http://www.seeed.cc/project_detail.html?id=284)

Cayenne API (https://mydevices.com/cayenne/docs/#using-cayenne-library)

使用離線程序測試硬件

完成硬件安裝后,現在可以運行離線程序進行測試。這是“離線”模式,系統尚未連接到Internet。我們馬上就進行測試。離線程序將執行下列功能:

遙控發射器(在示例中使用通道D)打開/關閉警報。如果遙控發射器打開,綠色 LED將亮起,蜂鳴器將發出一次嗶嗶聲。

PIR傳感器將檢測移動情況。如果檢測到移動,藍色 LED將亮起。

當警報聲響起并檢測到移動時,紅色 LED將亮起,蜂鳴器將熄滅。

同樣,當警報聲響起(即綠色 LED亮起)且熱量高于設定目標時,紅色 LED將亮起,蜂鳴器將熄滅。

注:

若想關閉警報聲,用戶只需再次按遙控發射器上的通道D。綠色 LED將熄滅,蜂鳴器將發出兩次嗶嗶聲。

若需查看溫度和氣壓的值,請將USB電線從Arduino連接到PC。然后,進入Arduino IDE并單擊工具 → 串行監視器。

現在可以上傳程序。進行編譯以前,請確保已安裝所有必需的庫。

Arduino

?//**************** Home security Program - offline ****************************** #define PIR_MOTION_SENSOR 2? ?// Use pin 2 to receive the signal from the module #define LED1 4? ? ? ? ? ? ? ? // Blue Led for motion detected #define LED2 6? ? ? ? ? ? ? ? // Green Led for triggered alarm #define LED3 8? ? ? ? ? ? ? ? // Red Led if motion and trigger switch are on #define buzzer 5? ? ? ? ? ? ? // Buzzer?? #define remote 41? ? ? ? ? ? ?// Remote Control #include #include #include int alarm = 0; int trigger = 0; int remote_sw = 0; int online_sw = 0; int previousState = -1; int currentState = -1; int prev_remote_stat = 0; int curr_remote_stat = 0; int currentValue = 0; int prev_online_stat = 0; int curr_online_stat = 0; int tempout_pin = A2; BM1383GLV bm1383; BD1020 bd1020; unsigned long previousMillis = 0; void setup() { ?Serial.begin(9600); ?while (!Serial); ?bd1020.init(tempout_pin); ?byte rc; ?while (!Serial); ?Wire.begin(); ?rc = bm1383.init(); ?pinMode(LED1,OUTPUT); ?pinMode(LED2,OUTPUT); ?pinMode(LED3,OUTPUT); ?pinMode(buzzer, OUTPUT); ?pinMode(remote, INPUT); ?pinMode(PIR_MOTION_SENSOR, INPUT); } // ********************* Start Loop ***************************************** void loop() { ? ?checkSensor(); ? ?remote_sw = digitalRead(remote); ? ?Serial.print("Remote Status : "); ? ?Serial.println(remote_sw); ? ?Serial.println(); ? ?//*********************** read barometric pressure ************************ ? ?byte rc; ? ?float press; ? ?rc = bm1383.get_val(&press); ? ?if (rc == 0) ? ?{ ? ? ?Serial.write("BM1383GLV (PRESS) = "); ? ? ?Serial.print(press); ? ? ?Serial.println(" [hPa]"); ? ? ?Serial.println(); ? ?}? ?? ? ?//********************** read Temperature ******************************** ? ?float temp; ? ?bd1020.get_val(&temp); ? ?temp = temp - 5;? ? ? ? ? ? ?// Temperature adjustment due to heat from circuit board ? ?Serial.print("BD1020HFV Temp="); ? ?Serial.print(temp); ? ?Serial.print("? [degrees Celsius], ADC="); ? ?Serial.println(bd1020.temp_adc); ? ?Serial.println(); ? ?// ********** Check if Remote switch or online/App switch is on ********** ? ?if(remote_sw == 1 | currentValue == 1) ? ?{ ? ? digitalWrite(LED2,HIGH);? ? ? ? alarm = 1; ? ? curr_remote_stat = 1; ? ? if(curr_remote_stat != prev_remote_stat) ? ? { ? ? ?triggerBuzzer(2,70,30);?? ? ? ?prev_remote_stat = curr_remote_stat; ? ? } ? ?} ? ?else ? ?{ ? ? curr_remote_stat = 0; ? ? if(curr_remote_stat != prev_remote_stat) ? ? ?{ ? ? ? triggerBuzzer(3,70,30); ? ? ? prev_remote_stat = curr_remote_stat;? ? ?? ? ? ?} ? ? digitalWrite(LED2,LOW);? ? ? ? ? ?alarm = 0;? ? ? } ? ?// ********************** If motion detected *********************** ? ?if(isPeopleDetected())? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?//if it detects the moving people? ? ? ? { ? ? ? ?digitalWrite(LED1, HIGH);? ? ? ? ? ? ? ? ? ? ? ? // Turn on Blue Led ? ? ? ?trigger = 1; ? ? ? ?delay(10); ? ? ? } ? ?else ? ? ? { digitalWrite(LED1, LOW); ? ? ? ? trigger = 0; ? ? ? ?delay(2000); ? ? ? } ? ? // ***************If Alarm is triggerred ************************** ? ?if (alarm == 1 && trigger == 1 ) ? ? ?{ ? ? ? digitalWrite(LED3,HIGH); ? ? ? delay(500); ? ? ? triggerBuzzer(6,100,100); ? ? ? Serial.println("Alarm triggered"); ? ? ?} ? else ? ? { ? ? ?alarm = 0; ? ? ?trigger = 0; ? ? ?digitalWrite(LED3,LOW); ? ? } ? ? // *********************** If temperature is triggerred ********** ? ? ?if (temp > 45.00) ? ? ?{ ? ? ? digitalWrite(LED3,HIGH); ? ? ? delay(500); ? ? ? triggerBuzzer(10,100,10); ? ? ? Serial.println("Alarm triggered"); ? ? ?} ? ? ? delay(10); } // **************************? End Loop ***************************** // Function: Write to PIR sensor indicator in Web/App *************** void checkSensor() { ?unsigned long currentMillis = millis(); ?if (currentMillis - previousMillis >= 250) ? ?{?? ? ? currentState = digitalRead(PIR_MOTION_SENSOR); ? ? if (currentState != previousState) ? ? ? { ? ? ? ?previousState = currentState; ? ? ? } ? ? previousMillis = currentMillis; ? ?} } //*************************************************************** // Function: Detect whether anyone moves in it''s detecting range boolean isPeopleDetected() { ? ?int sensorValue = digitalRead(PIR_MOTION_SENSOR); ? ?if(sensorValue == HIGH)? ? ? ? ? ? ? ? ? ? ? ? ? ?//if the sensor value is HIGH? ? ? ? { ? ? ? ?Serial.println("PIR detect motion"); ? ? ? ?return true;? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? //yes,return true ? ? ? } ? ?else ? ? ? { ? ? ? ?Serial.println("no motion");? ? ? ? ? ? ?return false;? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?//no,return false ? ? ? } } //*************************************************************** // Function : activate buzzer based on parameters received void triggerBuzzer(int iteration,int delay1,int delay2) { ? ? ?for (int i = 1; i < iteration; i++) ? ? ?{ ? ? ? digitalWrite(buzzer, HIGH); ? ? ? delay(delay1); ? ? ? digitalWrite(buzzer, LOW); ? ? ? delay(delay2); ? ? ?} } //*****************************************************************

準備在線連接

創建一個myDevices帳戶!您可以通過以下鏈接注冊并創建一個新帳戶:https://mydevices.com/cayenne/signup/

如果您已經擁有帳戶,請隨意使用自己的帳戶。

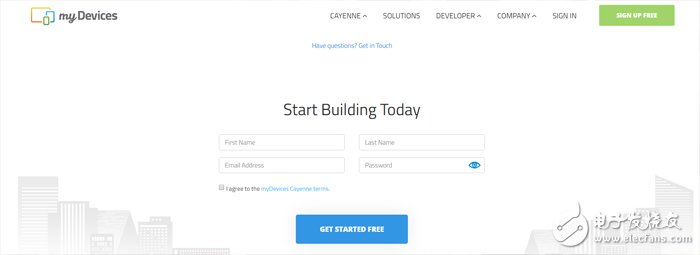

圖1. 注冊頁面 –?https://mydevices.com/cayenne/signup/

然后選擇Arduino作為本項目的設備。

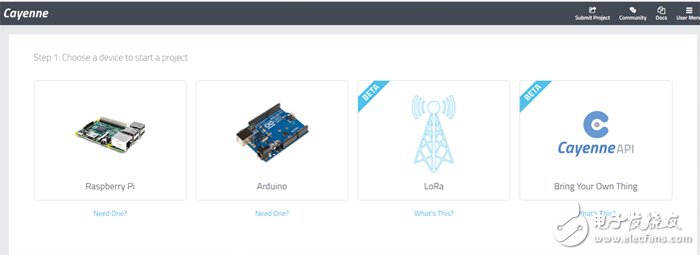

圖2. 選擇本項目所需的Arduino設備

閱讀文檔并通過以下網站安裝Cayenne庫:

https://mydevices.com/cayenne/docs/#using-cayenne-library

然后繼續下一步,在新網頁中連接到Arduino。選擇Arduino Mega和WiFi Shield。選定這兩項后,您將收到設備的“身份驗證口令”。務必復制此口令并將其保存于某處。在下一個程序中需要用到此口令。

char token[] = “zzzzzzz”;????????// Cayenne authentication token

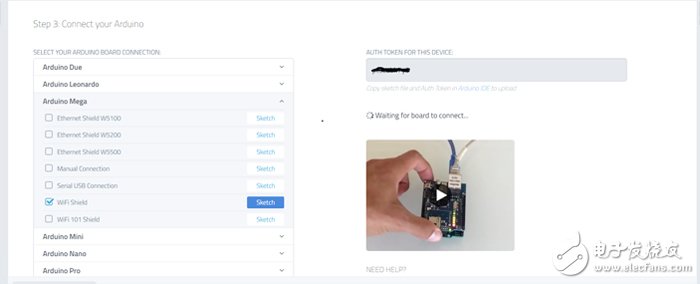

圖3. 選擇Arduino Mega和WiFi Shield

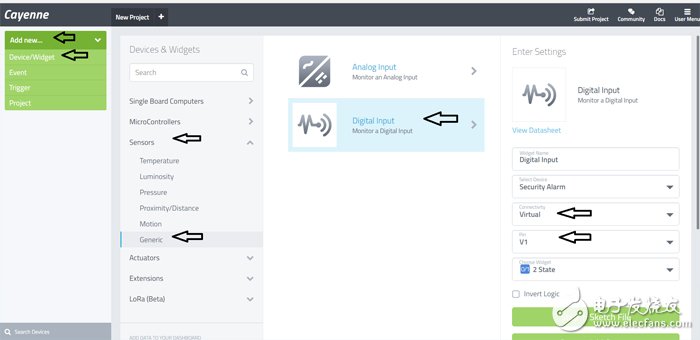

圖4. 創建傳感器微件

創建微件

我們可以為PIR傳感器、觸發狀態和警報開/關狀態創建微件。

為此,必須單擊 “添加新…” ,然后單擊 “設備/微件”。然后轉到 “傳感器” 類別并單擊 “通用”。在“通用”下,有2個輸入選項:模擬輸入和數字輸入。選擇 “數字輸入”。進入“數字輸入”設置頁面后,將連接設置為“虛擬”和“V1”(在下方)。請勿忘記單擊步驟1?和?步驟2。

V2和V4微件也按相同步驟操作。請使用下表作為參考:

虛擬通道號 微件名稱 選擇微件 選擇圖標/顯示 連接至
V1 PIR 傳感器 0/1 2 狀態 顯示值 PIR 傳感器 – 藍色 Led
V2 觸發狀態 0/1 2 狀態 顯示值 觸發開關 – 紅色 Led
V4 警報狀態開/關 0/1 2 狀態 圖標指示燈 遠程開關

?

代碼中使用的虛擬引腳分配如下:

#define VIRTUAL_PIN1 V1????????// PIR傳感器的虛擬引腳 – 藍色 Led

#define VIRTUAL_PIN2 V2????????// 觸發開關的虛擬引腳 – 紅色 Led

#define VIRTUAL_PIN4 V4????????// 遠程開關的狀態

當PIR傳感器檢測到發生移動時,V1將開啟(顏色變為綠色);藍色LED也將亮起。

當觸發狀態開啟時,V2將開啟(顏色變為綠色);當警報開啟且PIR傳感器檢測到發生移動時,紅色LED也將亮起。

通過遙控發射器或在線/應用程序開啟警報狀態時,V4將開啟(顏色變為綠色)

接下來為在線/應用程序切換功能創建一個微件。

轉至 “添加新…” ,然后單擊 “設備/微件”。這次選擇 “執行器” ,然后選擇 “通用”。選擇 “數字輸出” ,然后在“連接”下選擇“虛擬”。在“Pin”下,選擇“V3”。

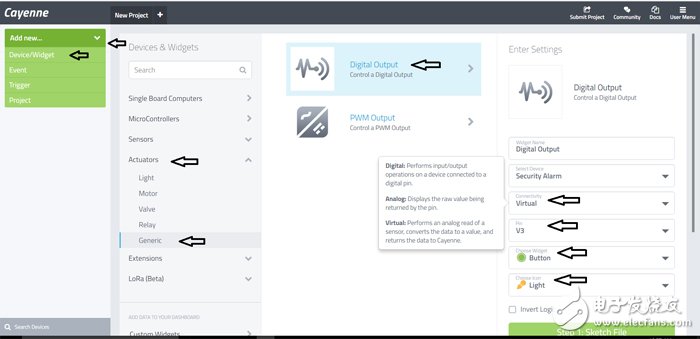

圖5. 創建在線/應用程序切換功能的微件

使用下表作為參考:

虛擬通道號 微件名稱 選擇微件 選擇圖標/顯示 連接到
V3 在線/應用程序切換 按鈕 圖標 在線/應用程序
切換 — 綠色LED

?

單擊微件(在網站/應用程序上)時,V3將開啟(顏色變為紫色)。當V3開啟時,綠色LED也會亮起。因此,該虛擬開關與遙控發射器功能相同。但是,通過此虛擬交換機激活時會有一段延時。在下一程序中以下代碼將會引用引腳V3。

#define VIRTUAL_PIN3 V3????????// 在線切換 – 綠色 led

然后需要創建溫度和壓力傳感器的微件。和前面一樣,點擊 “添加新…” 和 “設備/微件”。然后選擇 “傳感器” 和 “通用” ,然后選擇 “模擬輸入”。連接后,選擇“虛擬”和“V5”進行引腳選擇。

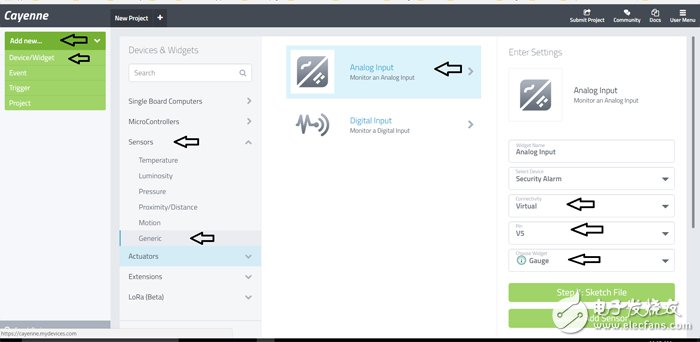

圖6. 創建溫度和壓力傳感器的微件

對V6執行相同操作并使用下表作為參考:

虛擬通道號 微件名稱 選擇微件 選擇單位 連接到
V5 溫度(℃) 測量精度 有效位數 — 小數點后2位 溫度傳感器
V6 氣壓(hPa) 測量精度 有效位數 — 小數點后2位 大氣壓力傳感器

?

在下一程序中以下代碼將會引用引腳V5和V6。

#define VIRTUAL_PIN5 V5????????// 溫度傳感器

#define VIRTUAL_PIN6 V6????????// 氣壓傳感器

如果上述所有步驟都正確完成,您將看到如圖7所示的頁面。

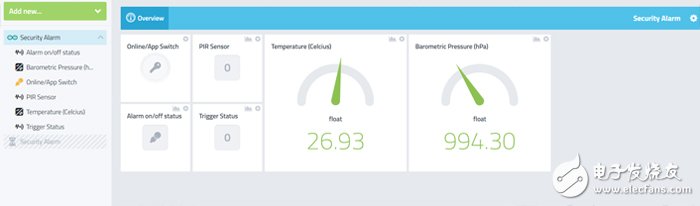

圖7. 微件的顯示

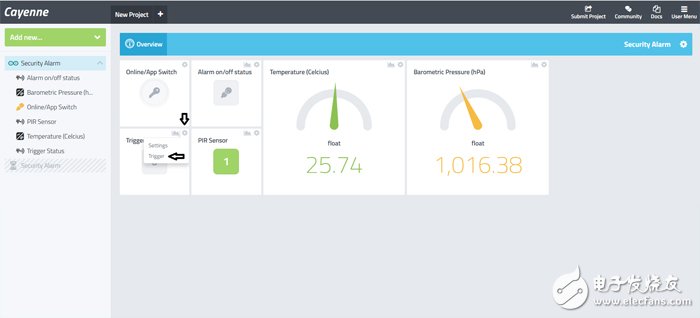

最后一步是啟用電子郵件通知功能(觸發警報時)。為此,請單擊“觸發器狀態”微件上的設置符號,然后選擇“觸發器”。

圖8. 創建電子郵件觸發器

然后,您將進入以下頁面(圖9)。在“添加自定義收件人”中鍵入您的電子郵件地址,然后單擊“發送電子郵件”。

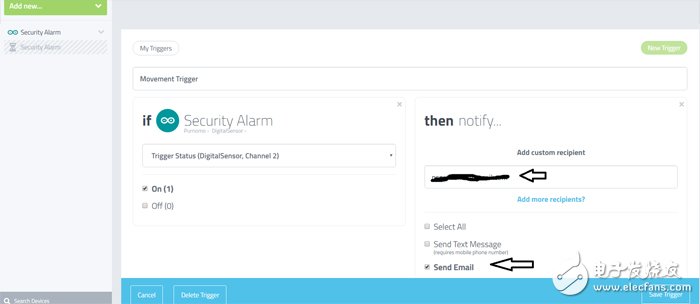

圖9. 設置電子郵件通知

myDevices設置到此結束!

測試在線程序

以上已經完成了與家庭安防系統的在線連接設置。運行最終程序前可以先測試在線程序。

上傳以下程序。確保已安裝適用于Arduino的Cayenne庫。該程序用于執行簡單的功能(即顯示溫度和氣壓值)。正確運行時,溫度和氣壓微件將改變顏色(綠色和橙色),相應數值顯示于微件的底部。

?//**************** Home security Program - online test*********************** * #define CAYENNE_DEBUG? ? ? ? ?// Uncomment to show debug messages #define CAYENNE_PRINT Serial? // Comment this out to disable prints and save space #define VIRTUAL_PIN5 V5? ? ? ?// Temperature sensor #define VIRTUAL_PIN6 V6? ? ? ?// Barometric Pressure Sensor #include ? ? ? // Cayenne wifi library #include #include #include char token[] = "zzzzzzz";? ? ? ? ? // Cayenne authentication token. char ssid[] = "xxxxxxxxx";? ? ? ?// Your Wifi network name char password[] = "yyyy";? ? ? ? ? // Your Wifi password int tempout_pin = A2; BM1383GLV bm1383; BD1020 bd1020; unsigned long previousMillis = 0; void setup() { ?Serial.begin(9600); ?while (!Serial); ?bd1020.init(tempout_pin); ?byte rc; ?while (!Serial); ?Wire.begin(); ?rc = bm1383.init(); ?Cayenne.begin(token, ssid, password); } // ********************* Start Loop ***************************************** void loop() { ? ?Cayenne.run();?? ? ?//*********************** read barometric pressure ************************ ? ?byte rc; ? ?float press; ? ?rc = bm1383.get_val(&press); ? ?if (rc == 0) ? ?{ ? ? ?Cayenne.virtualWrite(VIRTUAL_PIN6, press); // Write Barometric Pressure to Cayenne ? ? ?Serial.write("BM1383GLV (PRESS) = "); ? ? ?Serial.print(press); ? ? ?Serial.println(" [hPa]"); ? ? ?Serial.println(); ? ?} ? ? ? ?//********************** read Temperature ******************************** ? ?float temp; ? ?bd1020.get_val(&temp); ? ?temp = temp - 5;? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? // Temperature adjustment due to heat from circuit board ? ?Cayenne.virtualWrite(VIRTUAL_PIN5, temp);? ? ? ?// Write Temperature to Cayenne ? ?Serial.print("BD1020HFV Temp="); ? ?Serial.print(temp); ? ?Serial.print("? [degrees Celsius], ADC="); ? ?Serial.println(bd1020.temp_adc); ? ?Serial.println(); ? ?// ********** Check if Remote switch or online/App switch is on ********** ? ? ? delay(5000); } // **************************? End Loop *****************************

至此差不多完成了所有步驟!

最終方案

如果以上所有程序都能流暢運行,則可上傳最終程序,該程序中嵌入了離線程序以及與Cayenne API的連接功能。

?//**************** Home security Program - Final ****************************** #define CAYENNE_DEBUG? ? ? ? ?// Uncomment to show debug messages #define CAYENNE_PRINT Serial? // Comment this out to disable prints and save space #define VIRTUAL_PIN1 V1? ? ? ?// Virtual Pin for PIR sensor? - Blue Led #define VIRTUAL_PIN2 V2? ? ? ?// Virtual Pin for Trigger Switch - Red Led #define VIRTUAL_PIN3 V3? ? ? ?// Online Switch? - Green led #define VIRTUAL_PIN4 V4? ? ? ?// Status of Remote Switch #define VIRTUAL_PIN5 V5? ? ? ?// Temperature sensor #define VIRTUAL_PIN6 V6? ? ? ?// Barometric Pressure Sensor #define PIR_MOTION_SENSOR 2? ?// Use pin 2 to receive the signal from the module #define LED1 4? ? ? ? ? ? ? ? // Blue Led for motion detected #define LED2 6? ? ? ? ? ? ? ? // Green Led for triggered alarm #define LED3 8? ? ? ? ? ? ? ? // Red Led if motion and triger switch are on #define buzzer 5? ? ? ? ? ? ? // Buzzer?? #define remote 41? ? ? ? ? ? ?// Remote Control #include ? ? ? // Cayenne wifi library #include #include #include char token[] = "zzzzzzz";? ? ? ? ? // Cayenne authentication token. char ssid[] = "xxxxxxxxx";? ? ? ?// Your Wifi network name char password[] = "yyyy";? ? ? ? ? // Your Wifi password int alarm = 0; int trigger = 0; int remote_sw = 0; int online_sw = 0; int previousState = -1; int currentState = -1; int prev_remote_stat = 0; int curr_remote_stat = 0; int currentValue = 0; int prev_online_stat = 0; int curr_online_stat = 0; int tempout_pin = A2; BM1383GLV bm1383; BD1020 bd1020; unsigned long previousMillis = 0; void setup() { ?Serial.begin(9600); ?while (!Serial); ?bd1020.init(tempout_pin); ?byte rc; ?while (!Serial); ?Wire.begin(); ?rc = bm1383.init(); ? ?Cayenne.begin(token, ssid, password); ?pinMode(LED1,OUTPUT); ?pinMode(LED2,OUTPUT); ?pinMode(LED3,OUTPUT); ?pinMode(buzzer, OUTPUT); ?pinMode(remote, INPUT); ?pinMode(PIR_MOTION_SENSOR, INPUT); } // ************ Check if Online/App Switch is on ***************************** CAYENNE_IN(VIRTUAL_PIN3) ?{currentValue = getValue.asInt();} // ********************* Start Loop ***************************************** void loop() { ? ?Cayenne.run();?? ? ?Serial.print("currentValue: "); ? ?Serial.println(currentValue); ? ? ? ?checkSensor(); ? ?remote_sw = digitalRead(remote); ? ?Serial.print("Remote Status : "); ? ?Serial.println(remote_sw); ? ?Serial.println(); ? ?//*********************** read barometric pressure ************************ ? ?byte rc; ? ?float press; ? ?rc = bm1383.get_val(&press); ? ?if (rc == 0) ? ?{ ? ? ?Cayenne.virtualWrite(VIRTUAL_PIN6, press); ? ? ?Serial.write("BM1383GLV (PRESS) = "); ? ? ?Serial.print(press); ? ? ?Serial.println(" [hPa]"); ? ? ?Serial.println(); ? ?} ? ? ? ?//********************** read Temperature ******************************** ? ?float temp; ? ?bd1020.get_val(&temp); ? ?temp = temp - 5;? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? // Temperature adjustment due to heat from circuit board ? ?Cayenne.virtualWrite(VIRTUAL_PIN5, temp); ? ?Serial.print("BD1020HFV Temp="); ? ?Serial.print(temp); ? ?Serial.print("? [degrees Celsius], ADC="); ? ?Serial.println(bd1020.temp_adc); ? ?Serial.println(); ? ?// ********** Check if Remote switch or online/App switch is on ********** ? ?if(remote_sw == 1 | currentValue == 1) ? ?{ ? ? digitalWrite(LED2,HIGH); ? ? Cayenne.virtualWrite(VIRTUAL_PIN4, HIGH);? ?? ? ? alarm = 1; ? ? curr_remote_stat = 1; ? ? if(curr_remote_stat != prev_remote_stat) ? ? { ? ? ?triggerBuzzer(2,70,30);?? ? ? ?prev_remote_stat = curr_remote_stat; ? ? } ? ?} ? ?else ? ?{ ? ? curr_remote_stat = 0; ? ? if(curr_remote_stat != prev_remote_stat) ? ? ?{ ? ? ? triggerBuzzer(3,70,30); ? ? ? prev_remote_stat = curr_remote_stat;? ? ?? ? ? ?} ? ? digitalWrite(LED2,LOW); ? ? Cayenne.virtualWrite(VIRTUAL_PIN4, LOW);? ? ? ? ? ? ?alarm = 0;? ? ? } ? ?// ********************** If motion detected *********************** ? ?if(isPeopleDetected())? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?//if it detects the moving people? ? ? ? { ? ? ? ?digitalWrite(LED1, HIGH);? ? ? ? ? ? ? ? ? ? ? ? // Turn on Blue Led ? ? ? ?trigger = 1; ? ? ? ?delay(10); ? ? ? } ? ?else ? ? ? { digitalWrite(LED1, LOW); ? ? ? ? trigger = 0; ? ? ? ?delay(2000); ? ? ? } ? ? // ***************If Alarm is triggerred ************************** ? ?if (alarm == 1 && trigger == 1 ) ? ? ?{ ? ? ? digitalWrite(LED3,HIGH); ? ? ? Cayenne.virtualWrite(VIRTUAL_PIN2, HIGH); ? ? ? delay(500); ? ? ? triggerBuzzer(6,100,100); ? ? ? Serial.println("Alarm triggered"); ? ? ?} ? else ? ? { ? ? ?alarm = 0; ? ? ?trigger = 0; ? ? ?digitalWrite(LED3,LOW); ? ? ?Cayenne.virtualWrite(VIRTUAL_PIN2, LOW); ? ? } ? ? // *********************** If temperature is triggerred ********** ? ? ?if (temp > 45.00) ? ? ?{ ? ? ? digitalWrite(LED3,HIGH); ? ? ? Cayenne.virtualWrite(VIRTUAL_PIN2, HIGH); ? ? ? delay(500); ? ? ? triggerBuzzer(10,100,10); ? ? ? Serial.println("Alarm triggered"); ? ? ?} ? ? ? delay(10); } // **************************? End Loop ***************************** // Function: Write to PIR sensor indicator in Web/App *************** void checkSensor() { ?unsigned long currentMillis = millis(); ?if (currentMillis - previousMillis >= 250) ? ?{?? ? ? currentState = digitalRead(PIR_MOTION_SENSOR); ? ? if (currentState != previousState) ? ? ? { ? ? ? ?Cayenne.virtualWrite(VIRTUAL_PIN1, currentState); ? ? ? ?previousState = currentState; ? ? ? } ? ? previousMillis = currentMillis; ? ?} } //*************************************************************** // Function: Detect whether anyone moves in it''s detecting range boolean isPeopleDetected() { ? ?int sensorValue = digitalRead(PIR_MOTION_SENSOR); ? ?if(sensorValue == HIGH)? ? ? ? ? ? ? ? ? ? ? ? ? ?//if the sensor value is HIGH? ? ? ? { ? ? ? ?Serial.println("PIR detect motion"); ? ? ? ?return true;? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? //yes,return true ? ? ? } ? ?else ? ? ? { ? ? ? ?Serial.println("no motion");? ? ? ? ? ? ?return false;? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?//no,return false ? ? ? } } //*************************************************************** // Function : activate buzzer based on parameters received void triggerBuzzer(int iteration,int delay1,int delay2) { ? ? ?for (int i = 1; i < iteration; i++) ? ? ?{ ? ? ? digitalWrite(buzzer, HIGH); ? ? ? delay(delay1); ? ? ? digitalWrite(buzzer, LOW); ? ? ? delay(delay2); ? ? ?} } // *****************************************************************

以下幾種方法可以測試程序是否正常運行。

檢查觸發警報時是否發送電子郵件。您應收到如圖10所示的電子郵件。

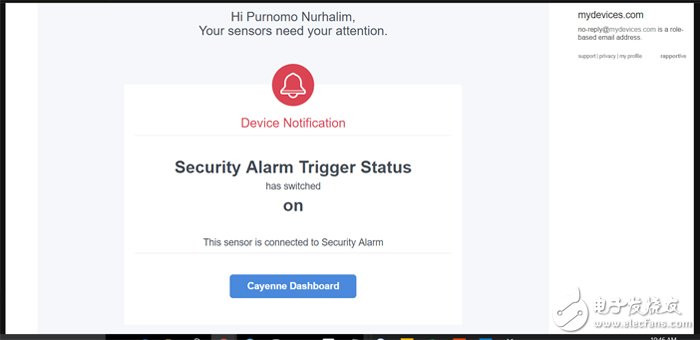

圖10. 觸發警報時收到的電子郵件通知

檢查您是否可以看到溫度和氣壓圖。如需顯示圖形,請單擊窗口微件右上角的圖形符號。

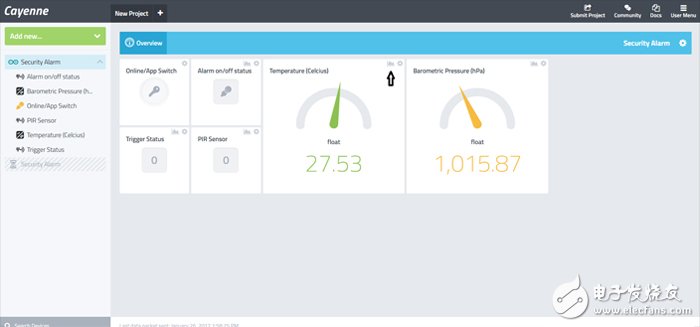

圖11. 傳感器的圖形符號的顯示

然后還會顯示圖表:

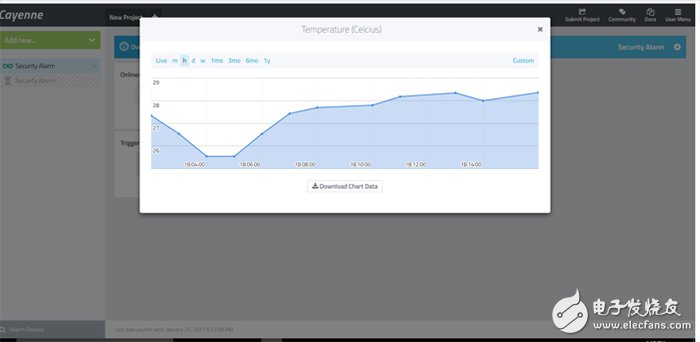

圖12. 溫度曲線圖示例

下載智能手機應用程序

如前所述,無論何時何地只要您能連接WiFi,您就可以24/7全天候對安防系統進行監控。您可以在網站上或通過Cayenne手機應用程序進行監控。您可以在智能手機上直接下載Cayenne應用程序。進入App Store(應用商店,適用于iPhone)或Google Play商店(適用于Android)并搜索Cayenne然后就能下載。

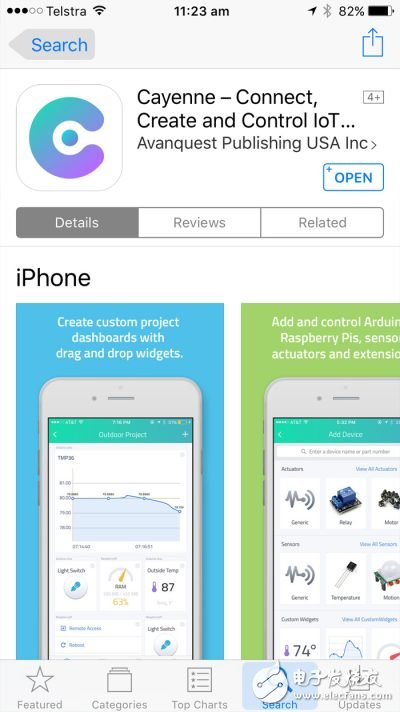

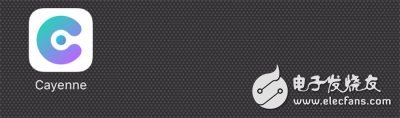

圖13. Cayenne App

成功安裝應用程序后,應用程序圖標會顯示在主屏幕上。

單擊應用程序圖標并登錄myDevices帳戶(電子郵件ID和密碼應與上一次設置帳戶時相同)。登錄后,您將看到您創建的微件。現在單擊在線/應用程序切換微件就可以打開/關閉警報;警報開/關狀態顏色變為綠色,如下圖所示:

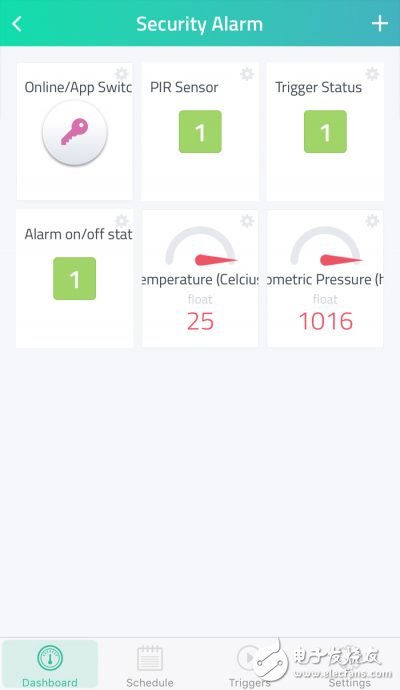

圖14. Cayenne App微件

恭喜您!完整的系統已經建立!每當觸發警報時,您將收到電子郵件通知。

這是一個包含多個模塊的有趣項目。將來還可以添加更多傳感器并增加其他功能和多個蜂鳴器,以使嗶嗶聲更大。我們還可以考慮通過更換一些組件來縮小系統規模。在此之前,盡情享受吧!
